Полосовые фильтры
Аналогично, путем замены переменных, можно преобразовать амплитудно-частотную характеристику фильтра нижних частот в амплитудно-частотную характеристику полосового фильтра. Для этого в передаточной функции фильтра нижних частот необходимо произвести следующую замену переменных:
 |
(15) |

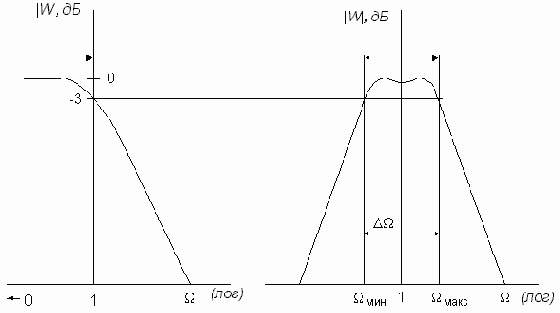

В результате такого преобразования АЧХ фильтра нижних частот в диапазоне 0 < W < 1 переходит в правую часть полосы пропускания полосового фильтра (1 < W < Wмакс). Левая часть полосы пропускания является зеркальным отображением в логарифмическом масштабе правой части относительно средней частоты полосового фильтра W = 1. При этом Wмин = 1/Wмакс. Рис. 16 иллюстрирует такое преобразование.
